Tuto

TYXIA 5640 variateur d’eclairage Delta Dore

Vous avez une lumière? Vous avec un interrupteur? Vous voulez gérer l’éclairage avec votre smartphone ou la télécommande Tyxia 1400?
Alors cet article est fait pour vous!

A quoi sert le TYXIA 5640?

il s’agit d’un récepteur variateur d’éclairage qui va vous permettre:

  • D’allumer et éteindre progressivement votre éclairage
  • Il Mémorise le dernier niveau de variation après chaque extinction et restitution de ce niveau après un bref appui sur l’interrupteur
  • il est aussi possible de désactiver ce dernier niveau de variation

Ce récepteur est compatible avec les éclairages variables ou ampoules dimmables. Vous ne changez rien a vos appareillages déjà existants  (il suffit juste de rajouter derrière l’interrupteur le récepteur). Bien-sûr l’on se dit de suite qui dit éclairage dit électricité, donc stop on ne touche à rien. Si vous ne vous sentez pas en mesure de réaliser cette manipulation, appelez un professionnel, mieux vaut prévenir que guérir.
Mais si vous respectez le schéma ce ne sont que des fils à mettre dans des modules.
Vous allez avoir du coup vos éclairages connecté, quel bonheur… Vous ne vous dites plus zut j’ai oublié d’éteindre le salon, la cuisine, il fautq ue je me relève…
D’après DELTA DORE, le module ne consomme quasi pas.

Caractéristiques :

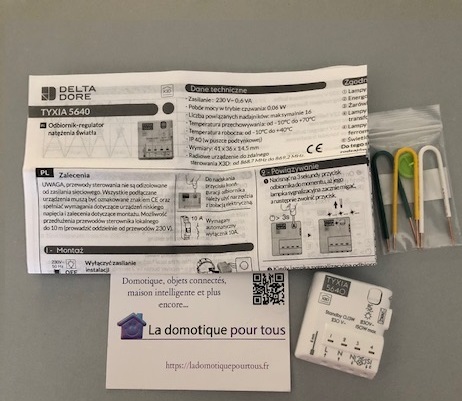

Le pack est composé du récepteur, les fils de connexion et de la notice d’installation:

Garantie 5 ans
Type d’alimentation Secteur
Alimentation 230 V
Portée radio Jusqu’à 300 mètres en champ libre
Température de fonctionnement -10 à 40 °C
Dimensions H 41 x L 36 x P 14.5 mm

Installation du TYXIA 5640 :

  • Avant toute manipulation : Coupez le compteur électrique
  • Dénudez les fils en respectant la longueur de dénudage indiquée sur le produit. – Poussez le fil jusqu’au fond de la borne
  • Connectez les bornes avec les fils fournis (voir schéma dans la notice fournie)
  • Raccordez le luminaire aux bornes 3 et 4 (un simple bouton poussoir : aux bornes IN1 – COM, ou- Un double bouton poussoir : aux bornes IN1 – COM – IN2), l’alimentation 230V aux bornes 1 et 2. et ensuite vous pouvez rétablir l’alimentation de l’installation et  vous pouvez procéder à l’association avec un émetteur

Association avec les différents produits souhaités (ex TYXIA 2600, la télécommande et TYDOM)

  • Appuyez 3 secondes sur la touche du récepteur
  • sur l’émetteur : envoyer l’orde d’association (selon les types d’émetteurs il faut consulter les notices)
  • lorsque les voyants ne clignotent plus cela veut dire que tous les éléments sont associés

Fonctionnement du module

Vous avez la possibilité de choisir 2 mode de fonctionnement: soit avec la mémorisation du dernier niveau intermédiaire (mode1) soit sans mémorisation (mode2) .

  • Mode 1:Marche / Arrêt + variation de 0% à 100% avec mémorisation du dernier niveau intermédiaire atteint. (par défaut).
    – Lorsque l’éclairage est éteint:
    Appuyez brièvement sur le bouton de commande pour passer l’éclairage au niveau mémorisé. Après avoir relâché: un appui bref avant 5 secondes passe le niveau d’éclairage à 100%. Un appui maintenu avant 5 secondes fait varier l’éclairage vers le haut.Un appui bref après 5 secondes passe le niveau d’éclairage à 0%. Un appui maintenu après 5 secondes fait varier l’éclairage vers le bas.
    – Lorsque l’éclairage est allumé:
    Un appui bref passe le niveau d’éclairage à 0%. Un appui maintenu fait varier l’éclairage vers le bas. Relâchez.. Un nouvel appui maintenu avant 5 secondes fait varier l’éclairage vers le bas,après 5 secondes, l’éclairage varie vers le haut.
  •  Mode 2. Marche / Arrêt + variation de 0% à 100% sans mémorisation de niveau intermédiaire.
    – Lorsque l’éclairage est éteint: un appui bref passe le niveau d’éclairage de 0% à 100%. Un appui maintenu fait varier l’éclairage vers le haut.
    – Lorsque l’éclairage est allumé:un appui bref passe le niveau d’éclairage à 0%. Un appui maintenu fait varier l’éclairage vers le bas. Relâchez. Un nouvel appui maintenu avant 5 secondes, l’éclairage varie vers le bas,après 5 secondes, l’éclairage varie vers le haut.

Configuration du récepteur

Pour configurer les Valeurs Minimum  et Maximum de la plage de variation : le réglage des valeurs  de la plage de variation est automatique à la mise sous tension du récepteur.
Si vous souhaitez modifier ces réglages manuellement, ou si le réglage automatique n’est pas optimal, procédez de la manière suivante :
Maintenez la touche appuyée pendant 6 secondes.
Après 3 secondes, le voyant clignote lentement.
Après 6 secondes, le voyant s’allume fixe.
Relâchez. Le voyant flashe.
Appuyez brièvement sur la touche pour sélectionner le réglage souhaité. Recommencez cette opération pour chaque réglage.

Sa très petite taille va nous permettre de l’insérer facilement comme vous pouvez le voir sur la vidéo ci dessous



Vous pouvez retrouver ce produit sur le site Delta Dore.

Bonne installation 🙂
