Fabriquer un Pincab

3

Si vous avez aimé le tuto sur la borne arcade, vous allez adorer le tuto Pincab. Joane nous a une fois de plus régalé.

Qu’est ce qu’un Pincab ?

Un pincab est autrement dit un flipper virtuel avec 3 écrans, alors si vous êtes nostalgique et fan de flipper, ce  tuto est fait pour vous! Vous allez pouvoir créer le votre.

Aide pour monter un PINCAB

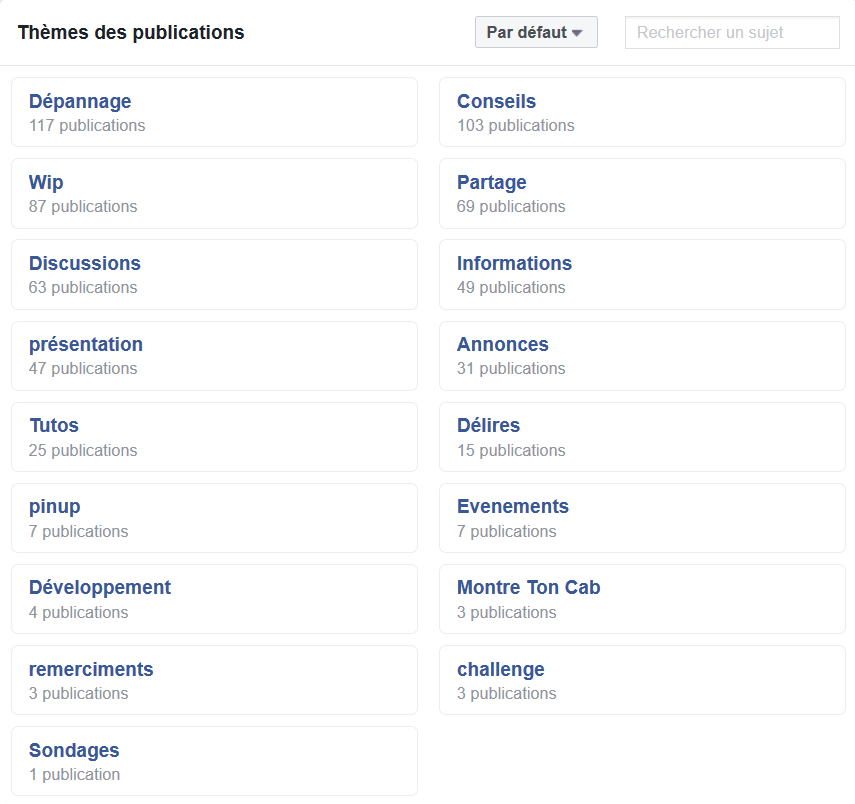

Si vous vous posez des questions sur les Pincab, je vous invite à rejoindre ce groupe Facebook : Monte ton Cab
Ce groupe est avant tout le partage entre pincabeurs (flipper virtuel)….Les joies comme les problèmes, une partage entre enthousiaste et curieux qui aimerait démarrer une projet ou toute simplement se renseigner. …Partager vos réalisations et votre savoir faire peu importe votre niveau ….. Et surtout amusons nous autour du pincab ensemble.
C’est grace à ce groupe que vous allez pouvoir monter le votre : réponse rapide, aide, conseil, prise en main à distance!
Une section va vous aider en trouver un mentor qui va vous accompagner dans votre projet!
De belle promesse pour vous aider et partager votre passion ou ce qui pourrait être une nouvelle passion 🙂

Explication du projet

Il s’agit ici de proposer une des nombreuses solutions possibles (pour la partie technique), sans être la plus performante pour les puristes, elle est néanmoins intéressante quant au rapport qualité prix et sa simplicité de mise en oeuvre.
C’est un projet de qualité, design et épuré qui reste raisonnable concernant le budget.
Il est déjà très performant et devrait convenir au plus grand nombre sans aucun doute.
La partie technique et informatique s’adresse aux débutants, certains détails paraîtront certainement évidents et inutiles aux pros de du pincab !!
La partie construction intéressera ceux qui m’ont demandé les procédés de construction, ou ceux qui désireraient s’en inspirer.
Désolé de la qualité des images ainsi que de leur faible nombre mais je ne pensais pas en faire un tuto à l’origine…
Je n’ai malheureusement pris que quelques photos lors de la construction avec mon téléphone de piètre qualité !
Quel dommage d’avoir un beau réflex qui dort à la maison…

Que faut il acheter pour fabriquer son flipper virtuel?

Et oui bien sûr il faut acheter pour construire mais le but est de ne pas se ruiner!

Config

– Carte mère ASUS P8H61-M LE/USB3 + Intel i5-2400 + 8GB RAM pour 110€
– Carte graphique Gigabyte GeForce GTX 770 WindForce 3X OC 80€
– disque dur SSD 250 Go d’occasion
Shop allemand sur ebay pour la config le SSD et la carte graphique d’occasion
adaptateur Molex vers 8 pin pour carte graphique 5€

Ecran & Sono

VGA / DisplayPort vers VGA Câble Convertisseur 5€
Display Port vers DVI femelle 5€
Adaptateur HDMI/VGA ou HDMI/DVI si vous utilisez un écran dépourvu de prise HDMI 5 à 10 €
écran Led 32” à 160€ reconditionné (pas de problème d’allumage de l’écran a la mise en route du pincab avec un moniteur de PC…)
– 1 moniteur 19 » 4/3 récupe pour le backglass
– 1 moniteur 17 » 4/3 récupe pour le DMD
– 1 kit enceintes 2.1 de pc de qualité correct 40 €

Les toys

Ce sont tous les accessoires (pas indispensables surtout si on a un bon son) qui permettent de faire plus
réaliste. Contacteurs, gear, knoker, ledstrip, flash, strob…… Attention, c’est plus de frais, et surtout de temps !

Carte wemos D1 mini pro
Résistances 330ohms
Condensateurs 1000uF
Stripleds adressables WS2812B 5v 5050
Carte MOSFET 4
Carte 8 relais opto-isolés 10A 250V AC 8 canneaux 5V
Connecteurs Dupont
Barrette de Connexion 1×40 Pins Femelle 2,54 mm pour connecteurs dupont (KL25z ou Wemos)
– 10 Contacteurs télémécanique 24v récup (assez vieux trucs, ça claque très fort !!)
Un bandeau led RGB avec alimentation et télécommande 10m, 30 € pour une déco type ambilight à l’arrière et sous le cab.

Divers

Ventilateur 5v 100 mm avec grille de protection 10 € (facile à alimenter avec un chargeur Smartphones 5v usb)
Et/ou 12v (sur une alimentation de pc par exemple) 140mm 10€ avec la grille en fonction de la taille de votre cab et de la place disponible.
–  Un interrupteur d’alimentation à voyant avec fusible 3 à 5 €.
2 Prises rondes USB à encastrer pour y brancher clavier et souris ou clé USB/HDD
– 20 boutons cristal lumineux 5V sur ali express 25 €, et boule du joystick cristal 3 € chez ali express
(Ils sont de qualité correcte)
Une multiprise (parafoudre de préférence) 6 prises mini
– bobines de fil divers et câbles « récup »
Porte-canettes : sans doute le plus important !!!

Matériaux pour la structure

– 1 plaque tôle 60cm*1m
– 1 plaque grille perforé 60cm*50cm
– quincaillerie…
– 1 plaque MDF 10 mm 1200*2440 mm 20 €
– 1 plaque HDF 3 mm 1200*2440 mm
– 2 verres en 5mm avec coins arrondis et angles biseautés 100 €
– 2 pot de 500 ml de pâte à bois si vous travaillez bien (sinon prenez en 3) 20 €
– 2 liteaux 4 m 20*25 mm (rayon charpentes à l’extérieur) quelques €
– 1 tube ou pot colle à bois
– 1 boîte de pointes pour agrafeuse cloueuse pneumatique de 35, 25, et 15 mm
– 1 tube de mastic colle sikaflex 11fc
– Papier de verre grain 80 et 240
– Bac pour peinture avec égouttoir
– White spirit

– De la peinture (pour un bon rendu, c’est primordial !) Chez ZOLPAN par exemple.
Si vous n’êtes pas un pro du pistolet pneumatique !
– Apert spécial bois pour 10 m2
– Peinture laquée spécial bois (pour 2 ou 3 couches de 5 m2)
– 1 petit rouleau laqueur
Demandez conseil pour l’application de la peinture, les pros connaissent leurs produits, ils sauront vous donner le bon matos si vous leur expliquez le projet…

Les outils

– Fer a soudé et étain
– Scie sauteuse avec lames métaux et bois fin
– Scie circulaire avec guide c’est mieux
– Scies à main (métaux et bois)
– Ponceuse excentrique 125 mm avec disques 80 et 240 mm
– Visseuse et embouts
– Perceuse
– Forêts bois
– Forêt à étage
– Pistolet tubes de colle
– Marteau, Mètre, Equerre, Crayon
– Établi
– Etau
– Compresseur
– Agrafeuse cloueuse pneumatique (petit modèle)
– Râpe à main
– Ciseau à bois
– Ponceuse à bande
– Serre-joints
– Pinces de maintien
– Spatules 3 et 5 cm
– Pinceaux pour colle à bois
– Chiffons

D. Informatique :
Un lien très utile pour débuter :
Il y a les bases pour débuter en pincab et les liens vers les sites de téléchargement.
https://drive.google.com/open?id=1u_v_HmAJyRKvl2M405-EfuKBj3OqAq_q

Configuration et test du flipper

Sans doute la partie la plus complexe et longue, si vous utilisez visual pinball !
Mais c’est sans conteste le plus réussi des logiciels de pincab…
Achetez d’abord votre config et carte graphique 3 écrans.
Ensuite la carte KL25z, installez ça dans un coffret bois et raccordé les boutons en suivant le guide
https://drive.google.com/open?id=1u_v_HmAJyRKvl2M405-EfuKBj3OqAq_q
Enfin lancez-vous dans l’installation des logiciels et dans la configuration…

Passons à la construction

Réservez un grand espace propre !
Les plaques sont grandes, et la peinture nécessite un lieu sain.
Soyez méthodiques et ne soyez pas pressés ! Plusieurs couches et temps de séchage sont nécessaires…
C’est long !
J’ai glissé les plans conformes au pincab que j’ai construit !

Découpe des panneaux

Bloquez bien les panneaux avant la découpe avec les serre-joints pour assurer une découpe propre. Placez des pièces de bois entre les plaques et les serres joints pour éviter de marquer le bois.
Utilisez la scie circulaire pour les coupes droites et la scie sauteuse pour les arrondis.

Découpe du verre

Dans une miroiterie, ils font des découpes, trous angles et autre sur demande.

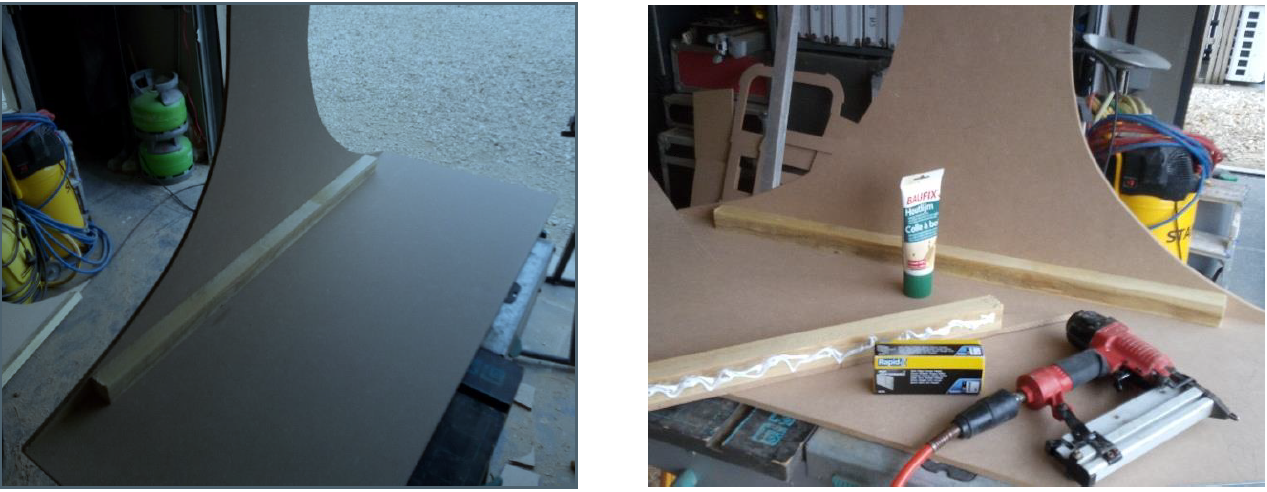

Assemblage des panneaux de la structure

Placez un liteau dans chaque angle afin de permettre l’assemblage des panneaux.
Celui-ci contribue au maintien et à l’équerrage de l’ensemble.
Utilisez la colle à bois pour chaque assemblage, puis maintenir avec les serre-joints ou les pinces avant de clouer à l’agrafeuse pneumatique.
Une pointe tous les 3 à 5 cm.
Vérifiez bien l’équerrage de l’ensemble avant de contreventer avec les panneaux, surtout pour les côtés supérieurs lors de la fixation sur le pied, cela évitera d’avoir un cab tordu !!

Commencez par assembler les éléments de panneaux en MDF 10 mm.

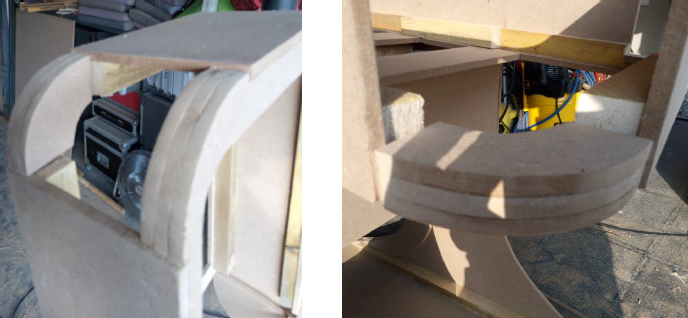

Assemblage des panneaux hdf 3mm dans les angles arrondis:
Assemblez les renforts HDF dans les 4 angles arrondis à 3 mm du bord des panneaux de côté afin qu’ils servent de support aux panneaux hdf des 4 angles.



Mise en peinture

Placez le cab sur ces roulettes si vous en avez prévues ou sur des tasseaux afin de la relever du sol. La mise en peinture en sera facilitée.
– Commencez par l’apprêt spécial bois avec une seule couche fine.
– Attendez bien le temps de séchage indiqué sur le pot puis poncez légèrement.
Faites de même pour les couches de peinture sauf pour la dernière bien-sûr.
Procédez de la même manière pour la tôle qui permet de fermer l’arrière du pied mais avec de la peinture métal.

Perçage des trous pour les boutons et accessoires

Utilisez un foret à étages pour percer les trous, après avoir tracé leur centre et leur contour au compas en fonction de la disposition que vous désirez.
Attention aux liteaux d’assemblage ! Il faut prévoir de la marge en fonction de vos boutons afin de pouvoir les mettre en place ensuite.
Faites des essais en fonction de vos accessoires afin de leurs permettre de bouger (le trou doit être de taille légèrement supérieur afin de pouvoir l’ajuster au mieux).
Les trous pour le ventilateur, l’interrupteur avec fusible de l’alimentation et tout autre accessoire doivent être faits avant la dernière couche de peinture afin d’éviter d’abimer le cab.

Application du sticker tableau blanc sur le verre

Cette étape est très délicate si vous désirez un bon rendu.
– Découpez un morceau de sticker de taille supérieure à votre
verre : 5 cm de plus au moins en hauteur et largeur.
– Munissez-vous de produit à vitres et pulvérisez-en sur le
verre (cela permet de vider les bulles d’air en évitant que le
sticker ne colle trop au plexi).
– Enlevez la partie basse de la protection du sticker et collez-le
sur la partie inférieure du verre.
– Procédez par petits morceaux afin de pouvoir chasser les bulles
d’air avec un chiffon doux.
– Essayez lors de l’application de bien frotter pour limiter les
bulles d’air.
– Allez-y doucement et à plusieurs personnes.
– Utilisez le cutter pour découper le sticker sur les bords du verre,
placez le cutter à 90 degrés et soyez soigneux pour ne pas faire de
mauvaise découpe (il n’y a pas de cornière dans les angles, il faut
donc être soigneux pour un beau résultat) !
– Une fois fait, tracez à l’aide d’un crayon à papier les angles de
l’écran sur le sticker.
– Procédez ensuite à la découpe des bords de l’écran sur le sticker
à l’aide d’un réglet métallique et d’un cutter.
– Enlevez enfin le morceau de sticker préalablement découpé
(emplacement de l’écran).

Pose des vitres

Déposez du scotch double face de qualité sur le pourtour
des emplacements prévus pour les vitres.
Appliquez le verre en appuyant bien fort !

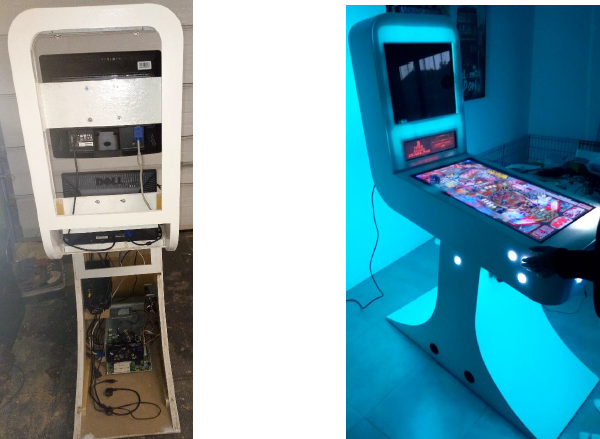

Mise en place des bandeaux led dessous et derrière le cab

Les bandeaux led se coupent facilement à l’endroit indiqué.
Il est donc aisé avec une petite soudure d’utiliser un morceau a un endroit et de le prolonger ailleurs avec 4 fils afin d’assurer un bon rétro éclairage de la façade à travers le sticker tableau blanc, ainsi qu’un bon éclairage à travers la porte en plexi de l’arrière et dessous.

Et voilà comme vous pouvez le voir c’est beaucoup de travail mais pour un rendu inestimable et un plaisir sans limite !

Vous pouvez trouver tous les plans et détails de la construction : tuto pincab contemporain & 01 Guide pincab de A a Z version 4
