Tuto : Comment fabriquer un Magic Mirror Diy

plan magic mirror 10
plan magic mirror 10

Le Magic Mirror, ou miroir magique, est un concept innovant qui combine technologie et design pour créer un miroir intelligent. Ce miroir connecté offre une multitude de fonctionnalités, allant de l’affichage de la météo à l’intégration de votre agenda Google.

Voici un produit très intéressant qui peut paraitre compliqué à réaliser mais on va essayer de vous montrer comment faire et vous aider.
A travers cet article vous allez pouvoir suivre la fabrication d’un fidèle de votre blog domotique préféré.
Pour réaliser ce projet, vous pouvez retrouver en dessous la vidéo qui nous a aidé.
L’aventure débute après le visionnage de la vidéo des Frères Poulains sur la fabrication d’un Magic Mirror DIY que vous pouvez retrouver en dessous.

Qu’est-ce qu’un Magic Mirror ?

Un Magic Mirror est un miroir équipé d’un écran et d’un ordinateur qui affiche des informations personnalisées. Il peut afficher l’heure, la météo, les actualités, votre agenda, et bien plus encore. Le Magic Mirror est souvent contrôlé par la voix ou par une application mobile.

Vidéo des Frères Poulain sur la fabrication d'un Magic Mirror DIY

Comment fonctionne un miroir connecté ?

Le Magic Mirror fonctionne grâce à un petit ordinateur, souvent un Raspberry Pi, qui est caché derrière le miroir. L’ordinateur exécute un logiciel qui récupère des informations sur Internet et les affiche sur l’écran. L’écran est placé derrière un miroir semi-transparent, ce qui permet de voir les informations tout en conservant la fonctionnalité de miroir.

Comment construire son propre Magic Mirror ?

Construire son propre Magic Mirror est un projet DIY passionnant. Vous aurez besoin d’un Raspberry Pi, d’un écran, d’un miroir semi-transparent et d’un cadre. De nombreux tutoriels sont disponibles en ligne pour vous guider dans la construction de votre Magic Mirror.

Que faut il acheter pour créer un magic mirror

Le plus important est d’avoir un Raspberry Pi et un écran 20 pouces.

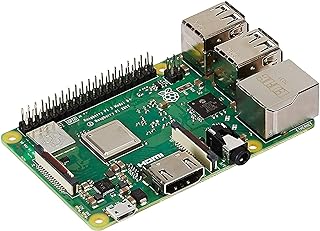

dans le choix du Raspberry Pi, un 3B+ fera l’affaire.

Les modules utilisés dans un magic mirror

– alert
– currentweather
– newsfeed avec RSS : https://www.francetvinfo.fr/titres.rss
– Jeedom pour les retours d’infos de la box domotique
– PlexNow Playing pour voir ce qui est en lecture sur mon serveur Multimédia Plex
– Bring pour la liste des courses
– Spotify pour voir la lecture en cours
– Remote-Controle pour controler le miroir depuis mon Jeedom
– Network-Signal
– PIR Sensor
– Traffic pour afficher les temps de trajets prédéfinis
– SystemStats pour connaitre les infos du Pi

J’ai aussi transformer le Pi en Spotify connect : https://github.com/dtcooper/raspotify

Utilisations des interupteurs

L’interupteur du haut sert à allumer ou éteindre l’alimention du Pi
Celui du milieu est le général en 220V pour alimentation le tout ( c’est le pont d’entrée électrique )
celui du bas est un poussoir pour allumer ou éteindre l’écran, je me suis repiquer sur la carte des boutons de l’écran ( BP et LED On )

Utilisation des GPIO

Sur mon Jeedom j’ai utilisé le plugin Jeedouino et Jeedouino ext pour récupérer plusieurs choses :
GPIO 11 : connecté au capteur HT DHT22 pour récupérer les infos température / humidité
GPIO 7 : connecté au PIR pour récupérer l’info de présence
GPIO 13 : Pour commander un relais qui allume/éteinds le bandeau de LED
GPIO 15 : Pour commander un relais qui allume/éteinds la carte ampli son

plan magic mirror 2

Voici la procédure pour réaliser les plans :

  • Réalisation des plans 2D que j’ai envoyé à mon pote menuisier
  • Faire une gorge pour que le verre + l’écran + le plateau pour que tout soit coincé sans vis
  • Faire une gorge pour le bandeau LED au bas du miroir
  • Faire 2×2 trous pour les enceintes
  • Faire les trous à bonne dimensions pour mettre les trois boutons latéraux
  • Faire un trou pour le capteur PIR que j’ai déporté
  • Faire un trou pour passer les fils de la sonde HT sur le dessus du miroir

Positions des cartes sur le Miroir Magic

1 – Raspberry Pi
2 – Carte du PIR, le capteur lui est déporté
3 – Carte controleur de l’écran
4 – Carte des boutons de l’écran
5 – Ampli son
5 ( déso me suis trompé ) : Carte double relais pour alimenter carte son et Bandeau LED
6 – Alimentation 220V -5V
7 – Enceinte droite
8 – Enceinte gauche
9 – Carte alimentation écran

Création du cadre en bois

Dans mon cas il faut avouer que ce fut simple pour moi puisque j’ai un ami menuisier qui me l’a réalisé.

A quoi ressemble un miroir magique

Pourquoi installer un Magic Mirror chez soi ?

Installer un Magic Mirror chez soi offre de nombreux avantages. Il permet d’avoir accès à des informations utiles dès le matin, sans avoir à chercher son téléphone. De plus, le Magic Mirror est un objet de décoration moderne et technologique qui peut donner une touche futuriste à votre intérieur.

Mon avis sur un Magic Mirror

Le Magic Mirror est une innovation technologique qui transforme votre miroir en un assistant personnel. Que vous souhaitiez consulter la météo, lire les actualités ou simplement savoir quelle heure il est, le Magic Mirror peut vous aider à commencer votre journée du bon pied.
