Tuto

Gestion sans fil du chauffage Delta Dore : TYBOX 5100

Nous allons voir ici comment gérer votre chauffage avec Delta Dore via le thermostat sans fil Tybox 5100.
C’est un thermostat que vous allez pouvoir mettre où vous voulez, que ce soit sur un meuble ou un mur sans que vous ayez besoin de faire passer un fil de votre chaudière à votre thermostat.
Pour faire interagir votre thermostat avec votre système de chauffage, il va vous falloir un module qui va servir de déclencheur sur votre chaudière ou pompe à chaleur. C’est un peu comme si vous étiez à côté de votre système de chauffage pour appuyer sur on/off pour qu’elle envoi du chaud. Ce module est le RF 6000.

Pour résumer il va vous falloir deux modules pour gérer votre chauffage sans fil RF6000 et Thermostat Tybox 5100 :

RF 6000

Le fonctionnement va être très simple, il va falloir connecter le RF 6000 à votre chaudière & ensuite le relier à votre thermostat Tybox 5100. Vous pouvez ensuite le fixer au mur à n’importe quel endroit ou même sur un meuble.

Le plus compliqué va être de relier le récepteur radio à votre chaudière, si cette étape vous semble compliquée n’hésitez pas à contacter votre plombier ou électricien qui fera le raccordement en peu de temps et à moindre coût. Sur le site Delta Dore vous pouvez en trouver proche de chez vous.

Attention avec tout : N’oubliez pas de couper le courant.

Une fois le boitier ouvert raccordez le électriquement à votre chaudière selon le schéma ci dessous :

Et une fois raccordée vous pouvez le fixer sur votre chaudière ou PAC (pompe à chaleur) comme suivant :

Dans mon cas, il y a deux modules car deux zones un thermostat en bas et un thermostat en haut.

Tybox 5100

Ici hormis mettre des piles, voir des vis dans le mur, rien de compliqué pas besoin de technicien :

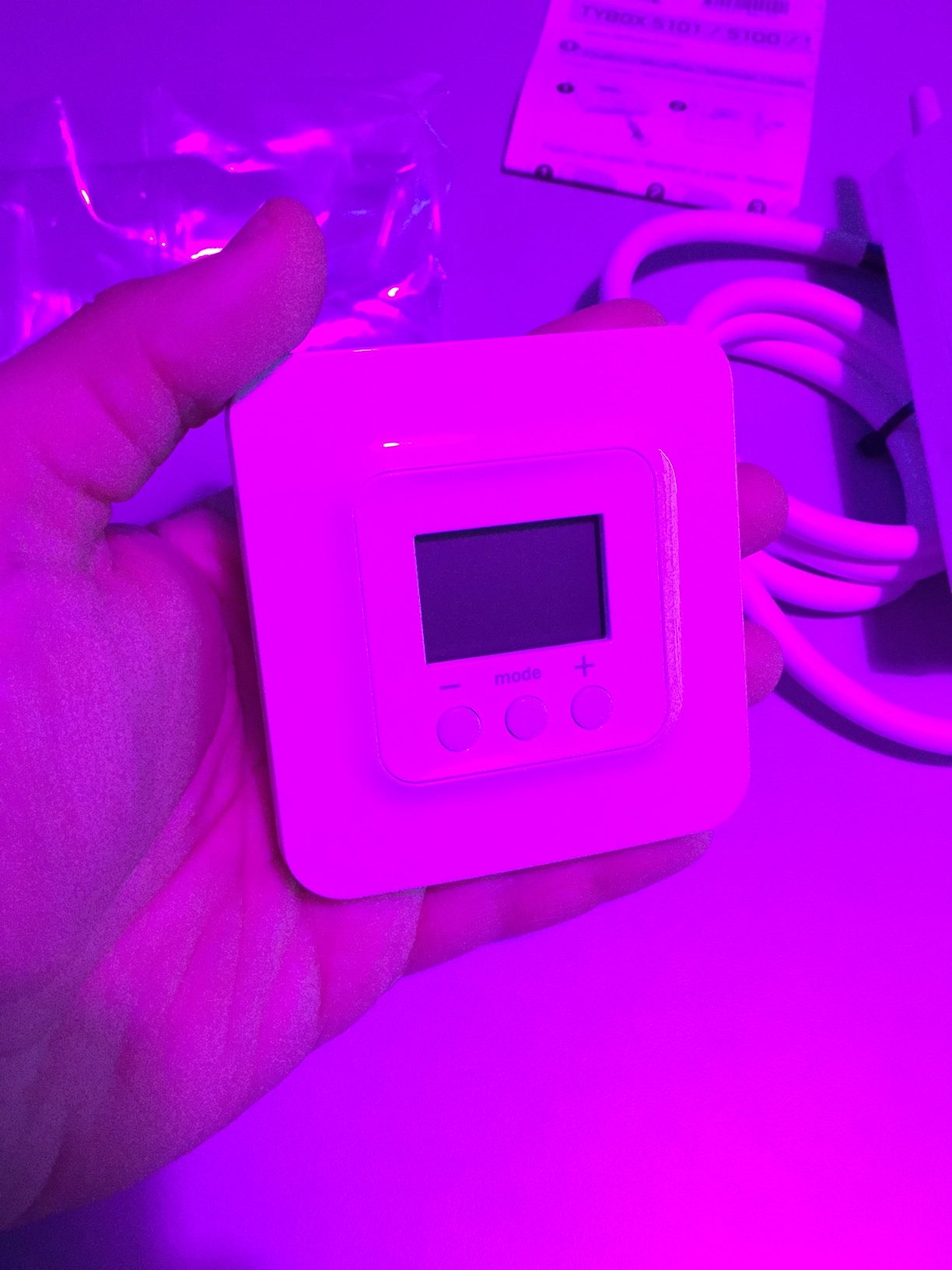

C’est un thermostat de petite taille, avec une utilisation le plus simple du monde + et –

Une fois le thermostat fixé au mur et le module RF6000 raccordé à votre chaudière, il faut faire l’appairage entre les deux dans le but de leur permettre de communiquer.

Appairage avec votre thermostat

Après voir pris le soin de remettre le courant, il vous faut d’un côté réaliser un appui de 3 secondes sur le récepteur et ensuite sur le thermostat appuyer pendant 3 secondes sur mode et +.
Sur l’écran va apparaitre rF00, d’une pression sur le + et vous allez avoir rF01.
Le récepteur va arrêter de clignoter et il faudra terminer par mode et + pour sortir de l’appairage.

Faire fonctionner le thermostat

Comme vous pouvez le voir sur l’image son utilisation et extrêmement simple.

Pour le faire fonctionner, il faut appuyer sur un bouton sur le mode par exemple ce qui va l’activer. Ensuite pour augmenter la température régler celle que vous voulez en appuyant sur le +.
Ensuite appuyer sur mode pour activer

Un appui pour activer

Puis sur + pour augmenter la température

Et après validation il y a ON qui apparait sur le thermostat pour vous prévenir de la prise en compte et de l’activation de votre commande

Vous pouvez maintenant gérer tranquillement votre chauffage via votre thermostat Tybox 5100 en toute simplicité, sur le site de Delta Dore.

Vous pouvez aussi vous le procurer sur Amazon

  • Delta Dore Thermostat sans fil à molette Tybox 33 pour chaudière et pompe à chaleur. Gestion du chauffage - 6053002 Taille Unique Blanc
    Améliorez votre confort et faites des économies d'énergie : simplifiez la gestion de votre chaudière ou pompe à chaleur et assurez-vous d’un confort quotidien au degré près tout en maîtrisant vos consommations d’énergie Gestion facilitée de la température : contrôlez très simplement votre chauffage avec la molette centrale Installation simplifiée : le thermostat étant sans fil vous pouvez l'installer très simplement dans votre pièce de vie Retour de température : le thermostat affiche la température ambiante et la consigne de température donnée
  • Delta Dore Thermostat sans fil Tybox 5100 pour chaudière et pompe à chaleur. Chauffage connecté | programmation hebdomadaire - 6050608
    Améliorez votre confort et faites des économies d'energie : simplifiez le contrôle de votre chaudière ou pompe à chaleur et assurez-vous d’un confort permanent au degré près tout en maîtrisant vos consommations d’énergie Simplicité d'installation : installez rapidement et sans travaux votre thermostat sans fil Des fonctionnalités complètes : avec l’ajout d’un Tydom 1.0, gardez le contrôle de votre chauffage où que vous soyez (programmation, pilotage à distance de la température, retour d’information …) via l’application du même nom disponible sur smartphone ou tablette. Evolutif: faites évoluer votre installation en connectant vos autres équipements, l’application tydom vous permettra de contrôler d’autres usages (volets, éclairages, alarme …) Contrôle vocal : pour une expérience encore plus intuitive, avec tydom contrôlez votre maison à la voix grâce aux assistants vocaux (amazon alexa et l’assistant google)
  • Delta Dore Thermostat sans fil connecté pour chaudière et pompe à chaleur avec box domotique Pack Tybox 5100 Connecté. Chauffage connecté | programmation | contrôle vocal - 6050625
    Améliorez votre confort et faites des économies d'énergie : simplifiez le contrôle de votre chaudière ou pompe à chaleur et assurez-vous d’un confort permanent au degré près tout en maîtrisant vos consommations d’énergie Simplicité d'installation : installez rapidement et sans travaux votre thermostat dans votre pièce de vie Personnalisez votre thermostat : apportez une touche de couleur à vos pièces en personnalisant les enjoliveurs du thermostat (plusieurs coloris au choix) Des fonctionnalités complètes : avec tydom, gardez le contrôle de votre chauffage où que vous soyez (programmation, pilotage à distance de la température, retour d’information …) via smartphone ou tablette Evolutif: faites évoluer votre installation avec l’application tydom et rendez votre habitation à votre image ( eclairages, volets, sécurité …)
  • Delta Dore Box maison connectée Tydom 1.0. Box domotique | contrôle à distance | programmation | sans abonnement | compatible contrôle vocal - 6700103
    Application disponible sur tablette ou smartphone : le tydom 1.0 vous permet d’accéder à l’application maison connectée tydom (android et ios) et ainsi de contrôler vos produits compatibles Gestion complète de votre habitation : gérez vos volets et stores, contrôlez vos éclairages en on/off ou en variation, optimisez votre chauffage et vos consommations et sécurisez votre habitat avec une alarme ou des caméras. l’application tydom centralise tous les contrôles de votre habitation sur une seule interface Application simple et intuitive : vous pouvez contrôler l’ensemble de vos équipements très simplement à travers l’interface de l’application et dans tous les cas vous gardez le contrôle manuel de vos équipements Fonctionnalités complètes : contrôle individuel ou centralisé de vos équipements, gestion et retour d’information à distance, programmation hebdomadaire, scénarisation et même contrôle vocal (avec un assistant compatible uniquement) ! toutes ses fonctionnalités sont disponibles grâce à tydom Un système qui préserve vos données : toutes les transmissions avec les produits delta dore sont sécurisées et l’ensemble de vos données sont stockées en local dans votre box Portée radio: Jusqu'à 300 m
