Tuto

SomfyBox & prise ZWAVE

Qu’est-ce que le ZWAVE?

Z-Wave communique en utilisant une technologie radio de faible puissance dans la bande de fréquence de 868,42 MHz ; elle est conçue spécifiquement pour les applications de domotique. Il s’agit d’un protocole de communication permettant de relier plusieurs appareils.

SomfyBox compatible ZWAVE



D’origine la SomfyBox n’est pas équipé pour être compatible Z-wave.  Face à ce protocole très répendu SomfyBox a trouvé la parade.

Pour la rendre compatible, il suffit d’intégrer une clé USB ZWAVE.
clé usb zwave
Ce qui va permettre de faire le lien entre les modules ZWAVE et la SomfyBox.
Cela tombe bien la SomfyBox est pourvu d’un port USB.

Mise en service de la SomfyBox

  1. Il faut brancher la clé USB sur l’emplacement prévu de la SomfyBox. Une lumière rouge s’allume.
    cle usb zwave branche dans somfybox
  2. Pour vérifier que la SomfyBox l’a bien pris en compte il faut cliquer sur l’icône engrenage de l’interface.
    2015-11-12_11h09_05

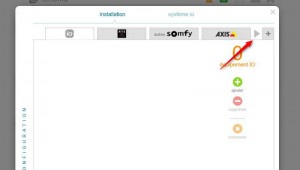

  3. Configuration sur l’interface SomfyBox – cliquer comme ci dessous puis sur l’onglet Z-Wave
    cliquer sur sui suivant2015-11-12_11h10_21

Il faut bien entendu un équipement compatible comme ce mini plug module zwaveprise de face module zwave prise cote2 module zwave prise cote
Il suffit de brancher sur une prise et qui peut s’avérer extrêmement pratique pour un petit prix.
Dans notre cas nous allons utiliser pour allumer une lampe à distance.
Nous branchons donc le plug sur une prise.

Sélection mode configuration dans l’interface SomfyBox
2015-11-12_11h09_05
Cliquez sur l’onglet Zwave
2015-11-12_11h10_21
Puis cliquez sur ajouter +
onglet +

Continuer
2015-11-12_11h11_04 2015-11-12_11h13_28

Il faut aller appuyer sur le bouton bleu de la prise Zwave plusieurs fois rapidement des que l’appareillage est effectué.
lumiere bleue prise zwave

Il ne faut vraiment pas hésiter à appuyer plusieurs fois pendant longtemps. (L’interface de la SomfyBox vous indique le message).
Sinon vous risquez d’obtenir ce message
2015-11-12_11h12_59
Mais si vous appuyer bien plusieurs fois.
2015-11-12_11h28_072015-11-12_11h28_23
Sur l’interface on peut ensuite indiquer où se trouve le module à la maison Somfy. 2015-11-12_11h38_03

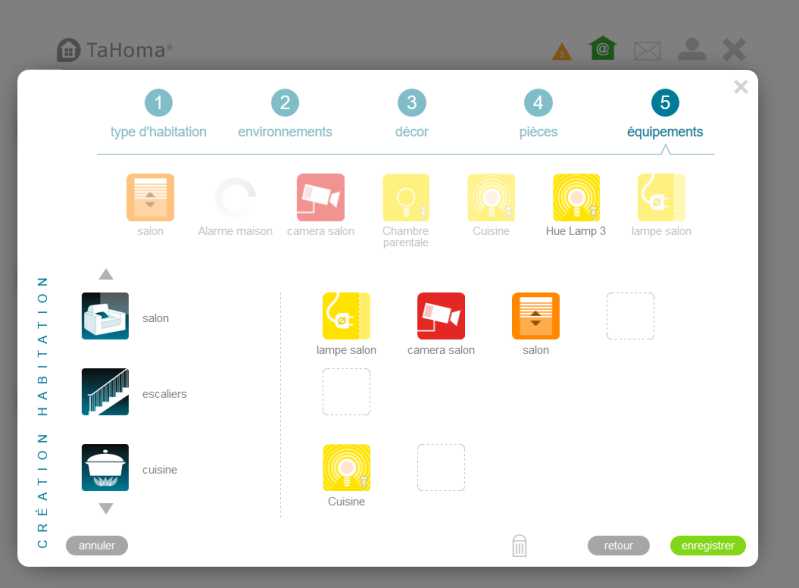

Pour se faire il faut sélectionner équipement puis sélection équipement et il faut ensuite coulisser l’équipement dans la pièce correspondante.
2015-11-12_11h38_14 2015-11-12_11h39_53 2015-11-12_11h39_26

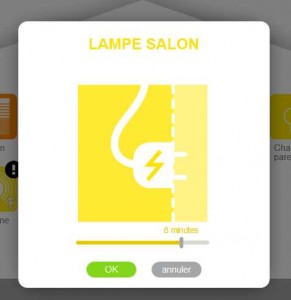

Pour utiliser ce module, en cliquant sur l’icône on peut Allumer / Éteindre / et Programmer la durée de fonctionnement jusqu’à 10 minutes.
2015-11-12_11h29_53
Ceci peut être très pratique si par exemple l’on veut simuler une présence après notre départ sans devoir retourner l’éteindre nous-même / se reconnecter à l’interface ou encore une télé dans la chambre d’un enfant si on lui accorde cinq minutes de rab. 🙂
2015-11-12_11h31_22

Pour l’éteindre manuellement il suffit d’appuyer sur le bouton bleu de la prise.
lumiere bleue prise zwave

Le module mini plug Zwave peut se trouver aux alentours de 35 euros et peut s’avérer très pratique.
une excellente idée de la part de Somfy d’avoir intégré le protocole Zwave à sa SomfyBox!
